УСТАНОВКА ДЛЯ ИЗМЕРЕНИЯ УДЕЛЬНОГО ЭЛЕКТРИЧЕСКОГО
СОПРОТИВЛЕНИЯ УГЛЕРОДНЫХ ПОРОШКОВЫХ МАТЕРИАЛОВ
УЭСП-2




     1 НАЗНАЧЕНИЕ

Установка УЭСП-2 предназначена для измерения удельного электрического сопротивления (УЭС) порошков углеродных материалов в лабораторных условиях в соответствии с ГОСТ 4668 "Материалы углеродные. Метод измерения удельного электрического сопротивления порошка".

Установка зарегистрирована в Государственном реестре средств измерений.

Установка применяется в научных исследованиях углеродных материалов (графитов, коксов, углей, пеков, коксо-пековых композиций), при разработке технологий производства углеродных материалов и изделий, а также для заводского контроля качества углеродных материалов, полуфабрикатов и изделий, служащих в качестве проводников тока или элементов токопроводящих конструкций и агрегатов. Установка используется в научно-исследовательских институтах, центральных заводских лабораториях металлургических, электродных, коксохимических заводов, горнорудных предриятиях, в геолого-разведочных экспедициях, высших учебных заведениях.


УЭСП-2


     2 СОСТАВ УСТАНОВКИ

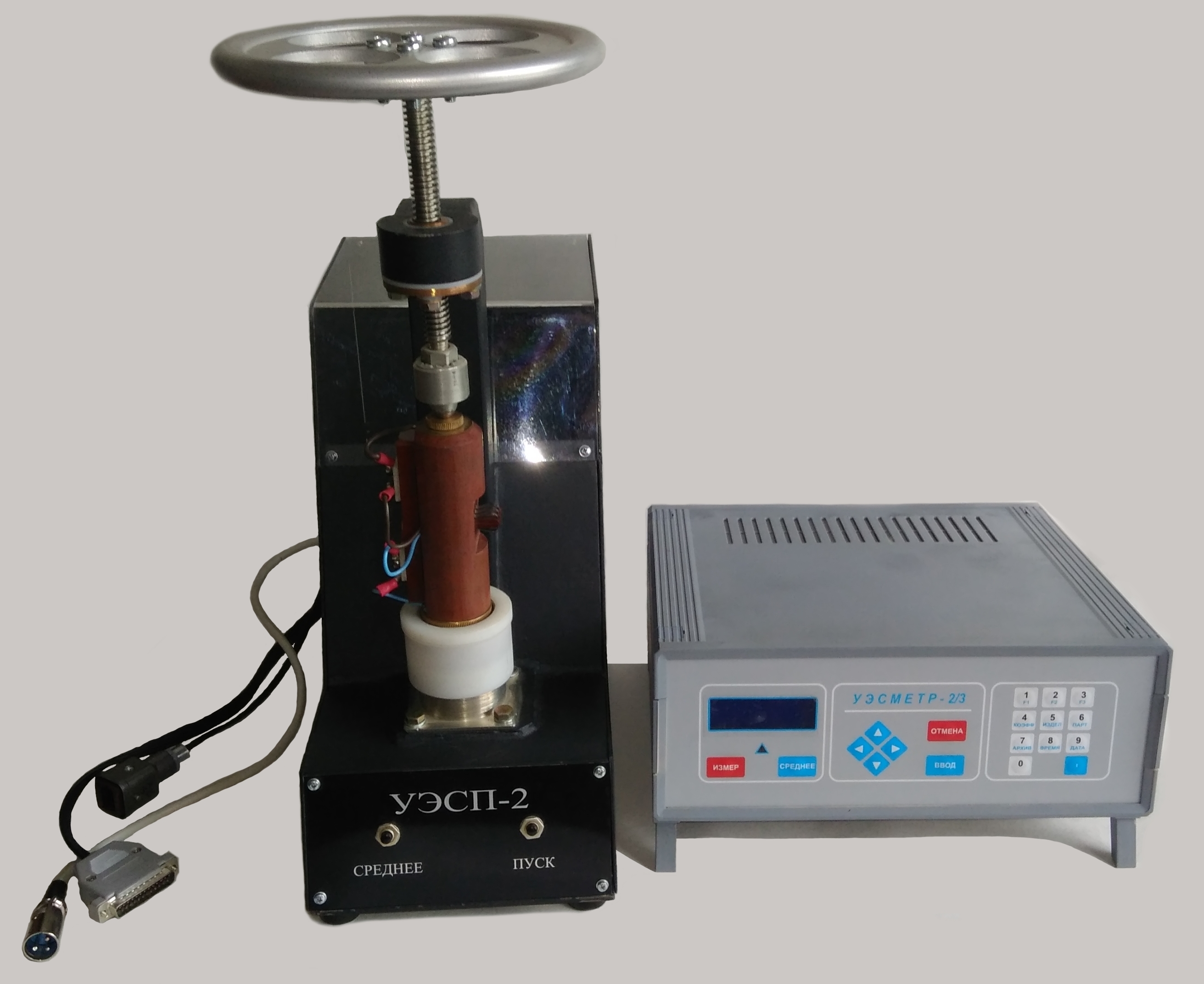

Установка состоит из рычажно - винтового пресса, предназначенного для прессования образца, матрицы и измерителя УЭС - УЭСМЕТРа-2/3, формирующего стабилизированный ток силой 0,5А и измеряющего падение напряжения на образце порошкового материала, которое затем автоматически пересчитывается в удельное электрическое сопротивление и выводится на ЖК дисплей. Имеет возможность усреднения результатов многочисленных измерений. Результаты хранятся в архиве на 256 последних средних значений.



     3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.1Диапазон измерений, мкОм м5 - 10 000
3.2Объём порошкового образца, см³.
3.3Размеры спрессованого цилиндрического порошкового образца, мм:.
.   диаметр15,96 - 16,2
.   высота18
3.4Давление прессования, мПа5,88±0,03
.   кГс/см³(60,0±0,3)
3.5Доверительные границы суммарной относительной погрешности результата измерения с однократным наблюдением при доверительной вероятности P=0,95, %±5
3.6Время подготовки установки к работе, мин5
3.7Время измерения, мин, не более1
3.8Индикация результата измеренияцифровая
3.9Прибор имеет интерфейс RS-232.
3.10Прибор имеет выход на самописец(0 - 5В)
3.11Напряжение питания, В (50 Гц)220±22
3.12Потребляемая мощность, Вт, не более200
3.13Габаритные размеры (длина, ширина, высота), мм, не более:.
.   рычажно-винтового пресса400x210x422
.   цифрового измерителя УЭС310x260x95
3.14Масса установки, кГ, не более14


     4 МЕТОД ИЗМЕРЕНИЯ

Сущность метода измерения УЭС ρ заключается (Рисунок) в пропускании через спрессованный образец постоянного стабилизированного тока I , измерении падения напряжения U на участке фиксированной длины L образца с площадью поперечного сечения S и вычислении ρ по известной формуле, вытекающей из закона Ома:
