УСТАНОВКА
ДЛЯ ИЗМЕРЕНИЯ УДЕЛЬНОГО ЭЛЕКТРИЧЕСКОГО
СОПРОТИВЛЕНИЯ УГЛЕРОДНЫХ ПЕРЕСЫПОЧНЫХ И
ТЕПЛОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ
УЭСМЕТР-6




     1 НАЗНАЧЕНИЕ

Установка ”УЭСМЕТР-6” предназначена для измерения удельного электрического сопротивления (УЭС) углеродных порошков пересыпочного и теплоизоляционного материала, а также смесей и отдельных фракций коксов и термоантрацитов в лабораторных условиях.

Установка применяется в научных исследованиях углеродных материалов (графитов, коксов, углей, антрацитов, термоантрацитов и их смесей), при разработке технологий производства углеродных материалов, для анализа материалов, используемых в качестве теплоизоляции прокалочных печей и печей графитации. Установка используется в научно-исследовательских институтах, центральных заводских лабораториях металлургических, электродных, коксохимических заводов, горнорудных предприятиях, в высших учебных заведениях.


.


     2 СОСТАВ УСТАНОВКИ

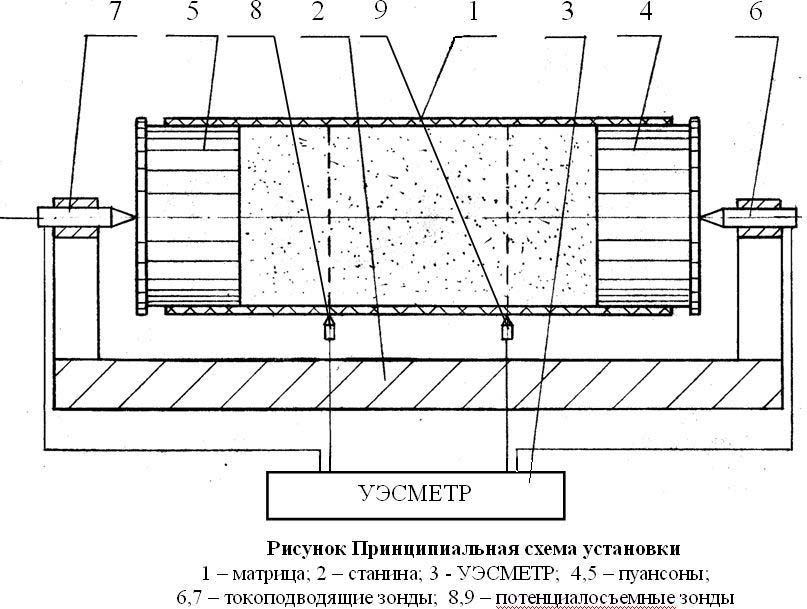

Установка (Рисунок) состоит из цилиндрической матрицы 1, находящейся на станине 2, с приспособлением, обеспечивающим подпрессовку порошкообразного образца, и измерителя УЭС - УЭСМЕТРа 3, формирующего стабилизированный ток силой 0,02 либо 0,06 А и измеряющего падение напряжения на образце, которое затем автоматически пересчитывается в удельное электрическое сопротивление и выводится на цифровое табло. Матрица, предназначенная для формирования образца, состоит из цилиндра, двух боковых (правого 4 и левого 5) пуансонов, через которые передаётся давление и электрический ток на образец, и потенциалосъёмных зондов 8 и 9.



     3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.1Диапазон измерений, мОм м0,05 - 5000
3.2Объём порошкового образца, см³(2,3-2,4)10³
3.3Размеры спрессованного цилиндрического порошкового образца, мм.
.- диаметр100±0,5
.- длина300±2
3.4Давление прессования, кПа20,0±0,1
3.5Доверительные границы суммарной относительной погрешности результата измерения при доверительной вероятности P=0,95 , %±5
3.6Время подготовки установки к работе, мин5
3.7Время измерения, мин, не более1
3.8Индикация результата измерения - цифровая, в мОм м..
3.9Прибор имеет связь с ПК через разъём RS-232.
3.10Прибор имеет выход на самописец(0 - 5В)
3.11Напряжение питания, В (50 Гц)220±22
3.12Потребляемая мощность, Вт, не более100
3.13Габаритные размеры (длина, ширина, высота), мм, не более:.
.- матрицы с приспособлением подпрессовки800x120x215
.- цифрового измерителя УЭС310x260x95
3.14Масса установки, кг, не более.
.- пустой матрицы с приспособлением подпрессовки12
.- цифрового измерителя УЭС3,0
3.15Масса засыпаемого образца, кг15 - 20


     4 МЕТОД ИЗМЕРЕНИЯ

Сущность метода измерения УЭС ρ заключается в пропускании через подпрессованный образец порошкообразного материала постоянного стабилизированного тока I, измерении падения напряжения U на участке фиксированной длины L образца с площадью поперечного сечения S и вычислении ρ по известной формуле, вытекающей из закона Ома:
