УСТАНОВКА
ДЛЯ ИЗМЕРЕНИЯ УДЕЛЬНОГО ЭЛЕКТРИЧЕСКОГО
СОПРОТИВЛЕНИЯ ОБРАЗЦОВ
УЭСМЕТР-31




     1 НАЗНАЧЕНИЕ

Установка УЭСМЕТР-31 предназначена для измерения удельного электрического сопротивления (УЭС) монолитных образцов углеродных материалов в лабораторных условиях в соответствии с ГОСТ 23776 ”Изделия углеродные. Методы измерения удельного электрического сопротивления” (разделы 1 и 3).

Установка применяется в научных исследованиях углеродных материалов (графитов, коксов, углей, угольных вставок, пеков, коксо-пековых композиций), при разработке технологий производства углеродных материалов и изделий, а также для заводского контроля качества углеродных материалов, полуфабрикатов и изделий, служащих в качестве проводников тока или элементов токопроводящих конструкций и агрегатов. Установка используется в научно-исследовательских институтах, центральных заводских лабораториях металлургических, электродных, коксохимических заводов, горнорудных предриятиях, в геолого-разведочных экспедициях, высших учебных заведениях.


УЭСМЕТР-31


     2 СОСТАВ УСТАНОВКИ

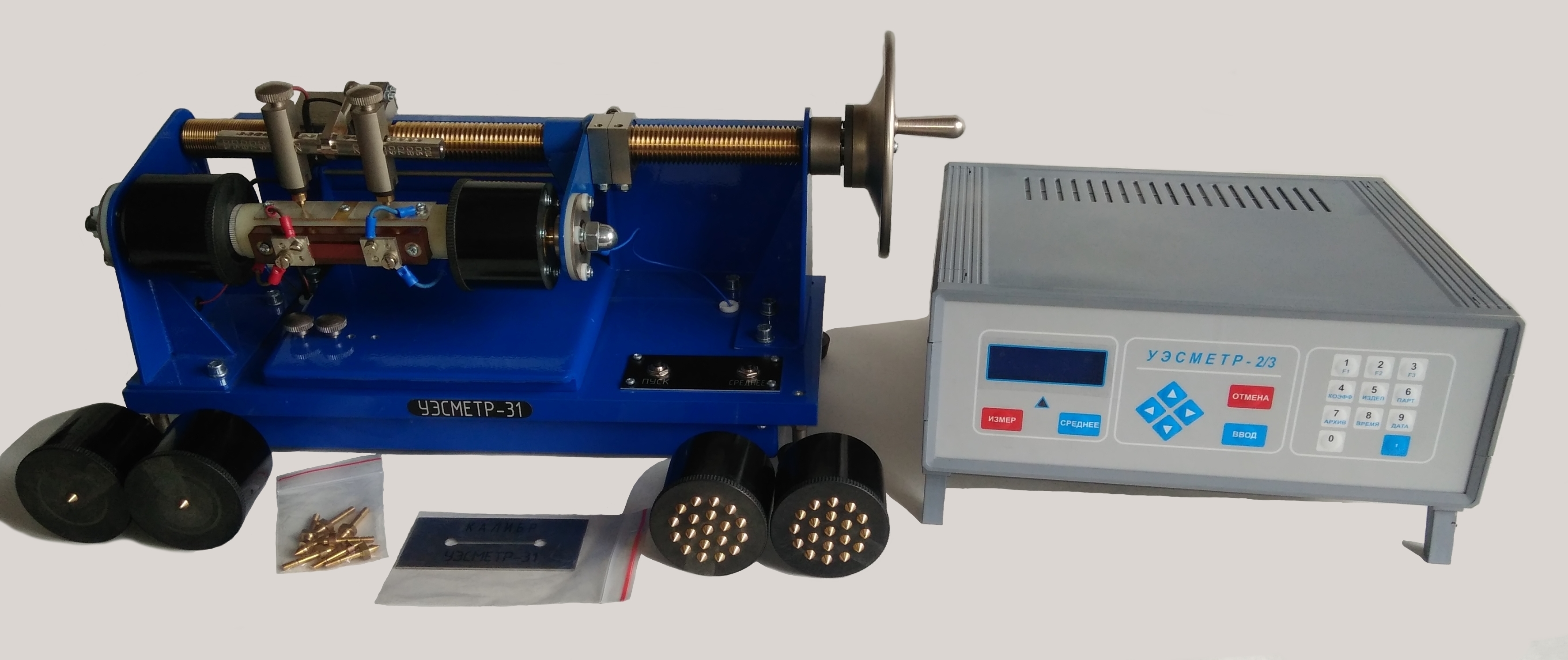

Установка состоит из станка для базирования образцов в позиции измерения, сменных токоподводящих головок и измерителя УЭС ”УЭСМЕТР-2/3”, формирующего стабилизированный ток силой 1А и измеряющего падение напряжения на образце материала с последующим пересчетом в удельное электрическое сопротивление и выведение значения УЭС в мкОм м на цифровое табло.



     3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.1Диапазон измерений, мОм м5-10000
3.2Размеры образцов, мм:.
.минимальный диаметр цилиндрического образца20
.минимальная сторона квадрата образца квадратного поперечного сечения20
.максимальный диаметр цилиндрического образца100
.максимальная сторона квадрата образца квадратного поперечного сечения100
.минимальная длина образца40
.максимальная длина образца260
3.3Доверительные границы суммарной относительной погрешности результата измерения с однократным наблюдением при доверительной вероятности P=0,95, %2,5 - 5
3.4Время подготовки установки к работе, мин1
3.5Время измерения, мин, не более1
3.6Индикация результата измеренияцифровая
3.7Прибор имеет связь с ПК ЭВМ через разъем RS-232.
3.8Прибор имеет выход на самописец0 - 5 В
3.9Напряжение питания, В (50 Гц)220±22
3.10Потребляемая мощность, Вт100
3.11Габаритные размеры (длина, ширина, высота), мм, не более:.
.   станка для базирования образцов500x200x100
.   цифрового измерителя УЭС310x260x95
3.12Масса установки, кг, не более20


     4 МЕТОД ИЗМЕРЕНИЯ

Сущность метода измерения УЭС заключается в пропускании через образец постоянного стабилизированного тока I, измерении падения напряжения U на участке фиксированной длины L образца с площадью поперечного сечения S и вычислении ρ по известной формуле, вытекающей из закона Ома:
