ТРАМБОВОЧНАЯ МАШИНА
ТМ




     1 НАЗНАЧЕНИЕ

Трамбовочная машина предназначена для подготовки образцов углеродных масс и определение их кажущейся плотности в соответствии с DIN 51925 ”Испытания углеродных материалов. Изготовление образцов из углеродсодержащих трамбовочных масс и определение их кажущейся плотности”.

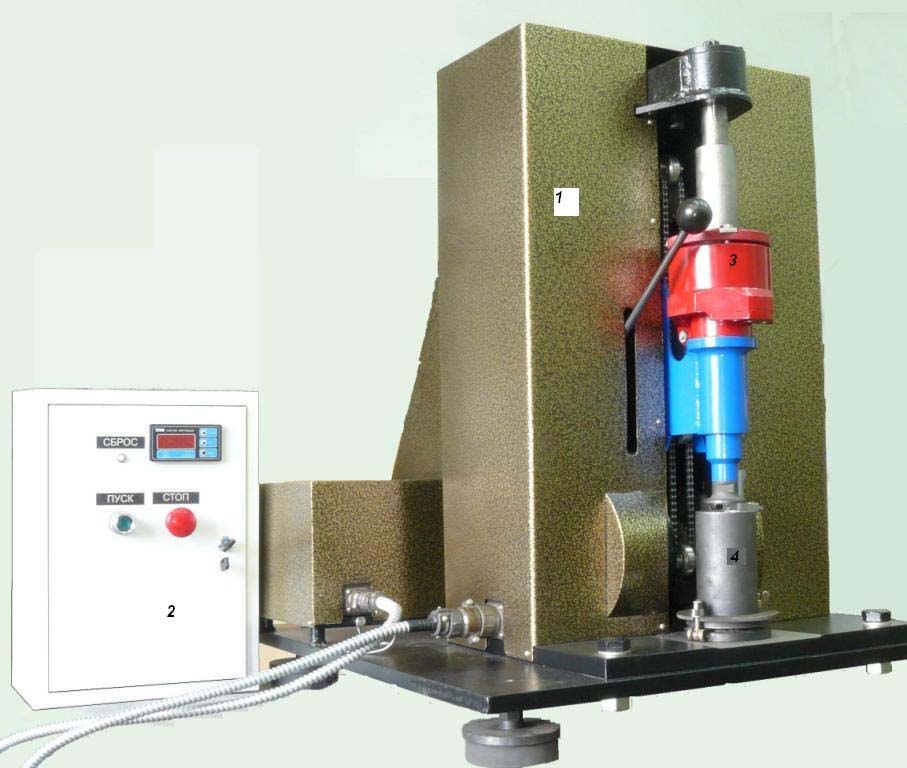

Общий вид трамбовочной машины

Машина применяется в научных исследованиях углеродных масс при разработке технологий производства углеродных материалов и изделий, а также для заводского контроля качества углеродных материалов, полуфабрикатов и изделий. Машина используется в научно-исследовательских институтах, центральных заводских лабораториях металлургических, электродных, коксохимических заводов, горнорудных предриятиях, в геолого-разведочных экспедициях, высших учебных заведениях.



     2 СОСТАВ УСТАНОВКИ

Трамбовочная машина состоит из собственно машины 1 и шкафа управления 2. Груз 3 весом 6,35 кГ осуществляет уплотнение массы в цилиндрической матрице 4 поршнем с частотой ударов при трамбовании - 1 удар/сек.

Требуемое количество ударов задаётся на счётчике импульсов.



     3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.1Масса падающего груза, кг6,35
3.2Высота падения груза, мм80
3.3Частота ударов при трамбовании, удар/сек1,0
3.4Стандартное количество ударов за 1 цикл100
3.5Напряжение питания, В (50 Гц)220±22
3.6Габаритные размеры (длина, ширина, высота) мм, не более:690x760x810
3.7Масса, кг (не более)270


     4 МЕТОД ИЗМЕРЕНИЯ

Плотность образца рассчитывается по насыпной массе и высоте спрессованного цилиндра. Величина высоты считывается с точностью до 0,1 мм со шкалы, закреплённой на трамбовочной машине.


где v - объём спрессованного образца, см³
D - диаметр матрицы, см
h - высота спрессованного образца, см
